Стальная мачта осветительная предназначена для комплексной реализации освещения на крупных площадях, таких как аэропорты, речные и морские порты, автомобильные развязки, промышленные объекты, спортивные стадионы, терминалы, железнодорожные станции и т. д.

Основное конструктивное назначение осветительной мачты – размещение на максимальной высоте (в данном случае до 21 метра) осветительных приборов и дополнительного

 оборудования.

Мачта осветительная изготавливается из низкоуглеродистой стали в форме многогранного решетчатого несущего основания. В верхней части в зависимости от оборудования осветительная мачта может выполняться в виде правильного конуса.

В зависимости от ветрового района вес конструкции меняется. Установка мачты осветительной может производиться на подготовленную железобетонную фундаментную подушку с предусмотренным анкерным креплением для металлических опор.

По согласованию с заказчиком защита металлоконструкции от воздействия негативных атмосферных факторов производится антикоррозийным методом по системе холодного цинкования. В некоторых случаях используется термодиффузионное цинкование.








Мачта осветительная h=28м

Серия: 3.501.2-123

Высота: h=28м

Вес: от 3,47тн (зависит от ветрового района)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Ствол мачты осветительной представляет собой сквозную решетчатую конструкцию размерами в виде квадрата 1400х1400 мм. Мачта высотой 28 метров состоит из четырех блоков с вертикальными параллельными поясами. Нижняя часть мачты выполнена в виде усеченной пирамиды, расширяющейся книзу, начиная со второго блока.

Следуя предписанию «Указаний применения стали», в местах расчетной температуры выше -40 °C на производстве для мачты осветительной используются углеродистые классы стали С38/23. При толщине проката до 25 мм продукция изготавливается в соответствии с ГОСТ 380-71, что предоставляет широкий спектр возможностей по свариваемости стали. С целью снижения веса и расхода металла для блоков ствола мачты осветительной допускается использование низколегированных сталей классов С46/33 по ГОСТ 19281-73.

Площадка выполнена из металла с соединением всех элементов автоматической сваркой. Настил подготавливается из рифленой стали толщиной не менее 4 мм. Для обслуживания компонентов осветительной мачты в нижней части площадки предусмотрен ревизионный люк. Ограждение из круглой стали одновременно используется для размещения нескольких осветительных приборов. Площадка и блок ствола свариваются на предприятии и целиком доставляются на объект.

-

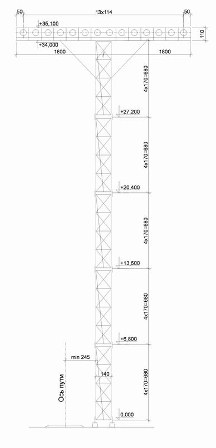

Мачта осветительная h=35м

-

Серия: 3.501.2-123

Высота: h=35м

Вес: от 3,58тн (зависит от ветрового района)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Мачта осветительная используется для заливки светом территории гражданского и промышленного назначения. Готовая мачта представлена в виде стальной решетчатой конструкции с площадкой для монтажа осветительных приборов. Мачта осветительная поставляется на место установки в виде нескольких элементов (блоков), подготовленных с учетом требований заказчика.

В зависимости от ветрового района блоки могут отличаться между собой установкой дополнительных раскосов и распорок. Также для мачты осветительной используются пояса разного сечения. В решетке сечение поясов, учитывая внутренние усилия внешней нагрузки, может увеличиваться по высоте к низу мачты. Внутри ствола располагается

лестница для обслуживания конструкции. Для этого внизу каждого блока ствола устроена площадка, к которой прикреплен низ лестницы.

Блок, площадка и лестница мачты осветительной свариваются вместе на заводе и поставляются на объект согласно договоренности с заказчиком. Каждый блок ствола мачты осветительной соединяется сваркой, дополняя усиление наружными накладками из проката уголка. На стыках с параллельными поясами пирамидальных блоков для усиления стыковки используются плоские накладки.

-

-

-

-

-

Мачта осветительная h=45м

Серия: 3.501.2-123

Высота: h=45м

Вес: от 7,05 (зависит от ветрового района)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

-

Подробнее

Ствол конструкции мачты осветительной выполнен в виде сквозной фермы в форме правильного квадрата с вертикальными и горизонтальными параллельными поясами. Мачта осветительная высотой 45 метров изготавливается из шести блоков: четырех с квадратным сечением размером 1400х1400 мм и двумя нижними блоками в виде усеченной пирамиды с увеличивающимися размерами 1,4х1,5 м до 2х2 м и с 2х2 м до 2,6х2,6 м.

Монтаж и стыковка блоков мачты осветительной осуществляются сварным методом непосредственно на месте установки. Электроды для сварочных работ подбираются согласно классу и маркам стали. Возможно выполнение стыковки блоков между собой стыковыми накладками плоского типа на болтах.

Опирание мачты осветительной на фундамент происходит через предусмотренные башмаки, которые также используются при подъеме и монтаже. Башмаки крепятся к блокам фундамента на резьбовые анкерные шпильки. Также допустимо крепление к основанию на болтовое соединение с помощью металлических опорных балок. Опорные балки изготавливаются из двутавра, что дает большую площадь и жесткость крепления к фундаментам через анкерные болты. Крепежные опорные листы привариваются к опорной балке на заводе.
