Молниеотводы

-

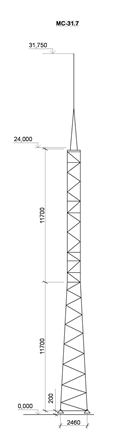

Молниеотвод МС-31,7

Серия: 3.407.9 -172

Общая высота молниеотвода: 31,740м

Вес: 2,0тн

Материал конструкций: углеродистые стали классов С235,С245, С255 (3сп/пс-5) и низколегированные стали класса С345 (09Г2С-12)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Конструкция молниеотвода МС разработана для условий эксплуатации с расчетной температурой -40 0С и скоростного напора ветра до 55 кгс/м2. Грунты для установки должны быть непучистые, по сейсмической шкале не выше 6 баллов ГОСТ 6249-52.

Молниеотводы МС используются как отдельно стоящие конструкции без площадок и лестниц. Элементы молниеотвода соединяются на несущей конструкции решетчатого типа. Молниеприемник располагается на максимальной высоте (общая высота конструкции — 31,74 м), вес — не более 2000 кг. Материал для сборки используется в виде уголков и поясов с использованием углеродистых классов стали С235/245/255, в блоках, подвергающихся сварке, используется низколегированная сталь класса 09Г2С-12.

Антикоррозийная защита металлоконструкции происходит по предписаниям СНиП 2.03.11-85, также применяются система холодного цинкования и варианты термодиффузионного цинкования с учетом условий и согласований с заказчиком.

Молниеотвод МС устанавливается на бетонную поверхность с подготовленными анкерными резьбовыми шпильками. Для устойчивости на поверхности при воздействии атмосферных нагрузок предусмотрены опорные башмаки.

Молниеотвод МС-37,0

Серия: 3.407.9 -172

Общая высота молниеотвода: 37,04м

Вес: 2,6тн

Подробнее

Отдельно стоящие молниеотводы МС используются в качестве грозозащиты для открытых распределительных устройств на электрических подстанциях мощностью до 500 кВт. Материал конструкции и молниеприемника — углеродистые и низколегированные стали, что позволяет производить стыковку ответственных частей болтами с последующей круговой сваркой мест прилегания.

Конструкция изготавливается общей высотой со шпилем молниеприемника 37,04 м, документированный вес — 2600 кг. Устанавливается молниеотвод на фундаментные блоки с крепежными анкерами. Конструкция состоит из трех связных частей:

молниеприемник – необходим для принятия разряда и располагается в возможном канале образования молнии. В зависимости от объекта установки молниеотвода молниеприемник может объединять сеть проводящего материала, натянутую над защищенным объектом;
токоотвод – подготовленный проводник, необходимый для отвода полученного молниеприемником разряда к заземлителю. Как правило, это кабель с большим сечением;
заземлитель – несколько соединенных между собой тугоплавких проводников, размещенных в прямой соприкасаемости с грунтом. Для этого в комплекте с молниеотводом могут использоваться прямоугольная или квадратная металлическая плита, заглубленная в грунт.

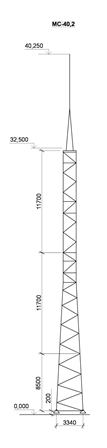

Молниеотвод МС-40,2

Серия: 3.407.9 -172

Общая высота молниеотвода: 40,24м

Вес: 3,0тн

Подробнее

Конструкция молниеотвода используется для защиты коммунальных, транспортных, промышленных зданий и других сооружений от случайных ударов разряда молнии. Молниеотвод состоит из тонкого электрода с заострением на конце металлического прута, устанавливаемого на опоре решетчатого типа.

Отдельно стоящий молниеотвод используется только по прямому назначению (молниезащита) и выполняется без дополнительной установки лестниц и площадок. Для изготовления конструкции используются прокат и гнутые детали, соответствующие классу углеродистой стали (С235/245/255) и низколегированному классу 09Г2С-12. Общая высота молниеотвода составляет 40,24 м. Вес конструкции с учетом молниеприемника и токоотвода составляет 3000 кг. Устанавливается молниеотвод на подготовленное бетонное основание.

Защита металлоконструкции от негативного воздействия атмосферных осадков и в местах установки с повышенной влажностью достигается согласно условиям СНиП 2.03.11-85. Антикоррозийная защита производится методом холодного цинкования. Также допускается использование метода термодиффузионного цинкования по системам, согласованным с заказчиком.

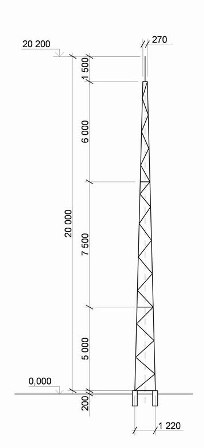

Молниеотвод СМ-15, СМ-20, СМ-25, СМ-75

Серия: 3.407.9 -172

Общая высота молниеотвода: см. Таблицу 1

Вес: см. Таблицу 1

Материал конструкций: Конструкция молниеотвода представляет собой пространственную решетчатую ферму пирамидальной формы, состоящую из секций, элементы которых соединены болтами. Болтовые соединения могут быть заменены сварными. То или иное соединение обуславливается способом изготовления и доставки секций к месту установки молниеотвода.

Примечание: Для обслуживания аппаратуры светоотражения на молниеотводах высотой более 40 метров предусмотрены металлические лестницы и площадки с ограждениями см. Таблицу 2. На площадках могут быть установлены одиночные прожекторы массой нет более 100кг. Материал для изготовления молниеотводов принят стальной прокат – С245 (для климатических районов с расчетной температурой выше минус 40 градусов) и С345 (для районов с температурой ниже 40 градусов). Защита металлоконструкций от коррозий производиться нанесением краски, содержащей алюминиевую пудру, оцинкованием, либо другим способом по согласованию с заказчиком. Для болтовых соединений приняты болты по ГОСТ 7798-70 класс прочности 5,6 по ГОСТ 1759.4-87. Сталь марки 09Г2С.

Таблица 1. Характеристики молниеотводов СМ

N	Наименование	Высота, м	Масса, кг	Масса метизов, кг
1	СМ-15	15	1242	84
2	СМ-20	20	1743	124
3	СМ-25	25	2363	173
4	СМ-30	30	2894	182
5	СМ-35	35	3636	231
6	СМ-40	40	4726	262
7	СМ-45	45	5770	313
8	СМ-50	50	6535	318
9	СМ-55	55	7688	372
10	СМ-60	60	8467	377
11	СМ-65	65	10487	422
12	СМ-70	70	11771	430
13	СМ-75	75	14057	481

Таблица 2. Металлические лестницы и площадки с ограждениями СМ

N	Наименование	Высота, м	Масса площадок, ограждений, лестниц, кг.	Масса метизов к площадкам, ограждениям, лестницам, кг.
6	СМ-40	40	1617	7
7	СМ-45	45	2127	9
8	СМ-50	50	2127	9
9	СМ-55	55	2637	10
10	СМ-60	60	2637	10
11	СМ-65	65	3146	12
12	СМ-70	70	3146	12
13	СМ-75	75	3528	14

Подробнее

Конструкция молниеотвода представлена в виде пространственной решетчатой конструкции, состоящей из секций элементов пирамидальной формы. Стыковка блоков осуществляется болтовым соединением по согласованию с заказчиком. Болтовые соединения могут заменяться на сварные. При использовании болтового соединения применяются болты, соответствующие ГОСТ 7798-70. Все части молниеотвода доставляются на объект в виде секций и устанавливаются на подготовленный железобетонный фундамент с помощью бригады монтажников и строительной техники.

На молниеотводах, которые будут использоваться в качестве опор для светоотражающих приборов, предусматриваются лестницы и площадки обслуживания с ограждениями. Общий вес установленного прожекторного оборудования не должен превышать 100 кг. Молниеотводы изготавливаются из стального проката класса стали С245, что позволяет использовать конструкцию в любых районах страны с температурой не ниже -40 0С.

Защита металлоконструкции от коррозии осуществляется методами, предварительно согласованными с заказчиком, как правило, это нанесение краски в смеси с алюминиевой пудрой, термодиффузионное цинкование и система холодного цинкования.

По официальным данным, в некоторых частях нашей планеты есть места, где грозы бушуют практически не переставая, но есть страны, где гроз не бывает десятилетиями. Можно сказать, что наша страна находится примерно в середине данной статистической сводки, и, как бы там ни было, молния может ударить во все что угодно и в самый неожиданный момент. Кстати, результатом удара молнии в любой объект может стать возникновение пожара, и от таких попаданий могут предотвратить только молниеотводы.

Использование

Основная задача молниеотвода — улавливать попадающие в строение молнии. Во время момента удара молнии главное — избежать электрических и тепловых побочных эффектов. Если этот момент не учитывать, то поврежденная конструкция объекта может привести к опасности поражения шагового или контактного напряжения. Молниеотводыпредотвращают любые опасности и искрообразование внутри конструкций и строений.

Характеристики молниеотвода

Конструкция состоит из трех основных частей:

молниеприемник — располагается в зоне возможного контакта с каналом молнии и в случае возникновения разряда принимает напряжение на себя. В зависимости от конфигурации объекта молниеприемник представляет собой металлический прут, трос или сеть из проводника;
токоотвод — заземляющий проводник, который используется для отвода возникшего напряжения на молниеприемнике к заземлителю. Токоотвод представляет собой кабель с большим сечением;
заземлитель — несколько соединенных между собой проводников, находящихся в хорошем контакте с грунтом, как правило, это плита, заглубленная в почве.

Сама конструкция молниеотвода образует решетчатую форму пирамидального типа, состоящую из нескольких секций, скрепленных болтами. По согласованию с заказчиком болтовое соединение может заменяться на сварное. Для производства молниеотвода используется углеродистые (С235, С245, С255) и низколегированные стали (09Г2С-12, С345). Поверхностная защита конструкции от коррозии производится с использованием цинкосодержащей лаковой краски либо другим приемлемым способом для использования в условиях атмосферных явлений по регионам.

Для обслуживания дополнительно установленной аппаратуры на верхушке молниеотвода предусматриваются площадки и лестницы. На площадках допускается установка одиночных прожекторов с предельно допустимой массой до 100 килограмм.

Заземление

Процесс заземления молниеотвода осуществляется на основании измерения удельного сопротивления почвы, где возведено строение. В соответствии с расчетами определяются количество и поперечное сечение заземляющих элементов, а также глубина их закладывания в грунт. Защита от коррозии заземлителя обеспечивается использованием оцинкованного покрытия или меди. Битумное покрытие не допускается.
