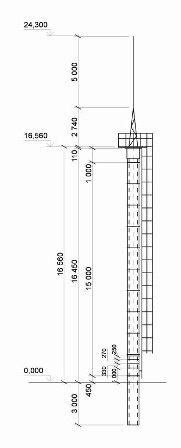

Мачта прожекторная ПМЖ 16-6

мачта прожекторная

Серия: 3.407.9-172

Общая высота мачты: 24,30м

Высота до прожекторной площадки: 16,6м

Вес: 1,0тн

Материал конструкций: Железобетонные прожекторные мачты выполнены из железобетонных цилиндрических и конических стоек с предварительно напряженной арматурой. Цилиндрические стойки приняты по серии 3.407.1-157 вып.1, конические стойки – по серии 3.407.1-157.1-152 вып.2.

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии», так же используются системы «холодного» цинкования ВМП, термодиффузионного оцинкования, и другие системы по согласованию с заказчиком.

Подробнее

Прожекторная мачта используется в местах, где необходимо обеспечить ежедневное освещение в темное время суток. Также благодаря дополнительно устанавливаемой молниезащите можно обезопасить близлежащие объекты.Мачта прожекторная железобетонная выполнена из конических и цилиндрических стоек с оборудованными прожекторными площадками и лестницами. В некоторых случаях по требованиям заказчика согласно указаниям главы 1.4 «Правил безопасности газовой и нефтяной промышленности» мачта прожекторная оборудуется дополнительными промежуточными площадками с расстоянием не более 6 метров друг от друга. Защита от коррозии осуществляется методом холодного цинкования.

Железобетонная конструкция выполнена с предварительно напряженной сеткой арматуры. Части и дополнительное оборудование конструкции изготавливаются из углеродистых классов стали (С235, С245, С255) и низколегированных классов С345.

Мачта прожекторная со всеми конструктивными установками достигает общей высоты 24,3 м, при этом высота до площадки с прожекторными установками составляет 16,6 м. Общий вес конструкции не превышает 1000 кг, что позволяет устанавливать мачту практически на любых грунтах без тяжелого бетонирования.





Мачта прожекторная ПМЖ-19,3

Серия: 3.407.9-172

Мачта ПМЖ-19,3


Общая высота мачты: 27,05м

Высота до прожекторной площадки: 19,3м

Вес: 1,1тн

Материал конструкций: Железобетонные прожекторные мачты выполнены из железобетонных цилиндрических и конических стоек с предварительно напряженной арматурой. Цилиндрические стойки приняты по серии 3.407.1-157 вып.1, конические стойки – по серии 3.407.1-157.1-152 вып.2.

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Железобетонная прожекторная мачта ПМЖ 19.3 используются для освещения и в качестве громоотводов на подстанциях электросети, напряжение которых не превышает 400 Вт. Общая высота мачты — 27,05 м, высота от опоры до прожекторной площадки обозначена на отметке 19,3 м. Мачта прожекторная выполнена из конических и железобетонных стоек, что дает возможность использовать изделие в местах с сейсмичностью не выше 6 баллов.

Допустимое ветровое давление определяется по регламенту: на каждые 10 метров давление не более 500 Мпа. При этом грунты у основания должны устраиваться или быть однородными, непросадочными и непучинистыми в соответствии с предписаниями СНиП 2.02.01-83.

Площадки и лестницы разработаны с учетом крепления как на железобетонные, так и на металлическиепрожекторные мачты. Крепление площадок и подставок осуществляется на оголовок, закрепленный в стойке посредством болтового соединения.

Металлические части мачты прожекторной обрабатываются методом холодного цинкования и термодиффузионным цинкованием в соответствии указаний СНиП 2.03.11-85 предписаний по «Защите металлоконструкций от коррозии». Данная обработка значительно повышает срок службы мачты прожекторной в целом.



Мачта прожекторная ПМЖ-22,8

Серия: 3.407.9-172

Мачта прожекторная ПМЖ-22,8

Общая высота мачты: 30,55м

Высота до прожекторной площадки: 22,8м

Вес: 1,2тн

Материал конструкций: Железобетонные прожекторные мачты выполнены из железобетонных цилиндрических и конических стоек с предварительно напряженной арматурой. Цилиндрические стойки приняты по серии 3.407.1-157 вып.1, конические стойки – по серии 3.407.1-157.1-152 вып.2.

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Мачта прожекторная изготавливается из железобетонных конструкций с использованием предварительно напряженной сетки арматуры. Мачта предназначена для обеспечения заливающего света на больших площадях гражданского и промышленного назначения. Прожекторные мачты снабжаются лестницами и площадками из стали марки С235/245/255 и 09Г2С-12.

По согласованию с заказчиком лестницы могут комплектоваться дополнительными площадками и промежуточными лестницами. Металлические части прожекторных мачт ПМЖ 22.8 обрабатываются по системе холодного цинкования с учетом требований СНиП 2.03.11-85 рекомендаций «Защита металлоконструкций от коррозии».

Общая высота с учетом конических и цилиндрических стоек мачты прожекторной составляет 30,55 м, вес конструкции — не более 1,2 тонны, высота от грунта до прожекторной площадки — 22,8 м. На площадке прожекторных мачтпредусматривается установка молниеотвода высотой не более 8 метров.

Выбор типа крепежа основания производится на основе данных ветрового района, усилий и нагрузки прожекторного оборудования. Перед отправкой на место установки мачта прожекторная подвергается контролю качества продукции и контрольной сборке.

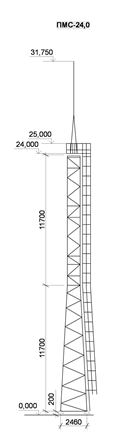

Мачта прожекторная ПМС-24,0

Серия: 3.407.9-172

Мачта прожекторная ПМС-24,0

Общая высота мачты: 31,75м


Вес: от 2,860тн (вес мачты зависит от наличия промежуточных площадок)Высота до прожекторной площадки: 24,0м

Материал конструкций: углеродистые стали классов С235,С245, С255 (3сп/пс-5) и низколегированные стали класса С345 (09Г2С-12)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного» цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.

Подробнее

Конструкция мачты прожекторной выполнена из стальных решетчатых металлоконструкций. Прожекторная мачтатипа ПМС применяется для организации освещения на крупных нефтебазах, подстанциях, сортировочных и железнодорожных станциях, морских и речных портах, открытых стадионах и спортивных сооружениях.

Допускается использование прожекторных мачт в качестве освещения и дополнительной молниезащиты для ОРУ (открытых распределительных устройств) с напряжением электрических подстанций до 500 кВт. Мачта прожекторнаяоборудована лестницами и площадками для установки и периодического обслуживания оборудования. Для конструкции используется сталь углеродистых классов С235/245/255 и низколегированные классы С345. Крепление площадок и лестничных конструкций происходит с помощью болтовых соединений с последующим использованием сварки на стыковых элементах. Лестницы прикрепляются к стойкам на хомуты, равномерно распределенные через каждые 2 метра стойки.

Общая высота конструкции прожекторной мачты с учетом дополнительного молниеотвода достигает 31,75 м, вес конструкции в зависимости от количества промежуточных площадок — не менее 2860 кг. Высота до площадки с установленными прожекторами — 24 м.

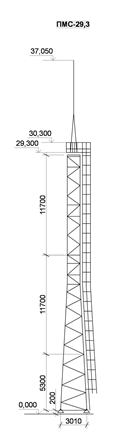

Мачта прожекторная ПМС-29,3

Серия: 3.407.9-172

Высота до прожекторной площадки: 29,3м

Общая высота мачты: 37,050м

Мачта  ПМС-29,3

Вес: от 3,550тн (вес мачты зависит от наличия промежуточных площадок)



Материал конструкций: углеродистые стали классов С235,С245, С255 (3сп/пс-5) и низколегированные стали класса С345 (09Г2С-12)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного»

цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.



Подробнее

Основной частью конструкции мачты прожекторной является ее несущая вертикальная стойка. Она выполняется в виде стальной квадратной решетчатой конструкции. Мачта прожекторная снабжается лестницами и площадками для периодического ремонта и настройки оборудования. Установка оборудования, площадок и лестниц происходит с учетом требований по технике безопасности правил ПБ-08-624-

03. Также в плане обеспечения безопасности обслуживающего персонала могут учитываться требования заказчика и прочие условия эксплуатации.

Высота мачты прожекторной с учетом шпиля молниеотвода составляет 37,05 м, вес — от 3550 кг и зависит от количества промежуточных площадок, а также установленных линий светового оборудования. Высота до основной площадки — 29,3 м.

Металлоконструкции мачты прожекторной изготавливаются из гнутых и прокатных изделий низколегированных и углеродистых классов стали (09Г2С-12, С235 и т.д). Все характеристики конструкции четко соответствуют установленным нормативным документам, в том числе и СНиП 2.03.11-85. Для защиты металлоконструкции от негативного воздействия коррозии используется система холодного и термодиффузионного цинкования.

_

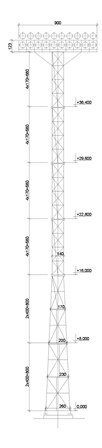

Мачта прожекторная ПМС-32,5

Серия: 3.407.9-172Мачта ПМС-32,5

Общая высота мачты: 40,250м

Высота до прожекторной площадки: 32,50м

Вес: от 4,350тн (вес мачты зависит от наличия промежуточных площадок)

Материал конструкций: углеродистые стали классов С235,С245, С255 (3сп/пс-5) и низколегированные стали класса С345 (09Г2С-12)

Примечание: Защита металлоконструкций от коррозии производиться в соответствии со СНиП 2.03.11-85 «Защита строительных конструкции от коррозии», так же используются системы «холодного»

цинкования, термодиффузионного цинкования и другие системы по согласованию с заказчиком.



Подробнее

Прожекторные мачты металлической решетчатой конструкции с учетом молниеотвода изготавливаются общей высотой 40,25 м. Высота до конструкции площадки с осветительными приборами достигает 32,5 м. Дополнительно могут устанавливаться промежуточные площадки для ремонта и отдыха обслуживающего персонала. В качестве материала используются углеродистые и низколегированные классы стали (09Г2с-12, С235/245/255/345).

Крепление площадок происходит на монтажные болты обычной стали и подгонки с последующей их обваркой в местах стыковки. Крепеж лестницы к прожекторной мачте происходит с помощью монтажных хомутов, установленных в промежутках через каждые полтора-два метра.

Конструкция мачты прожекторной состоит из нескольких элементов, где два последних имеют пирамидальную форму с расширением вниз. Установка стальных прожекторных мачт происходит на подножках с учетом подготовленного анкерного крепления фундаментных блоков.

На производстве прожекторные мачты проходят заключительный процесс по технологической проверке стойкости и собираемости конструкции. Этот момент гарантирует быстрое и высокое качество сборки с полным отсутствием производственных дефектов.

-

Прожекторные мачты

Довольно часто можно увидеть, что для освещения объемных территорий в темное время суток используютсяпрожекторные мачты. Также в некоторых случаях, особенно при близкой установке мачты к зданию, их можно задействовать в качестве громозащиты и тем самым обезопасить режимные объекты от молний.

На производстве различают два типа прожекторных мачт для освещения: металлические (ПМС) и железобетонные(ПМЖ). Прожекторные мачты также различаются по способу маркировки, после указания индексов «С» и «Ж» идут цифровые обозначения, указывающие на высоту той или иной конструкции. К примеру, мачта прожекторная ПМС-24.0 имеет высоту 24 метра до прожекторной площадки, ПМЖ-22.8 аналогично указывает на то, что от основания до прожекторной площадки 22,8 метра.

Конструкция

Главной составляющей конструкции прожекторной мачты выступает ее несущая часть вертикального типа. Она изготавливается либо в качестве железобетонной колонны (МЖ, ПМЖ), либо в виде стальной металлоконструкции решетчатого типа (МС, ПМС). Конструкции сами по себе взаимозаменяемы и могут по желанию заказчика при проектировании меняться с ЖБ-стойки на стальную. Также для ежедневного обслуживания мачты прожекторныеснабжаются площадками для ремонта осветительных элементов и лестницами. Для безопасного пользования лестницами и площадками применены требования из правил ПБ-08-624-03. При изготовлении учитываются будущие условия эксплуатации, требования заказчика и другие факторы.

Используемые материалы, защита от коррозии

Конструкции прожекторных мачт выполняются из легированных и углеродистых сталей класса 3СП/пс5, С235, С245, С255 и низколегированных марок С345 (09Г2С-12). Так как прожекторные мачты изготавливаются из черного металла, то, как и другие металлоконструкции, они подвержены коррозии. Для продления возможных сроков эксплуатации на производстве используется антикоррозийная обработка металлоконструкций методом холодного оцинкования с использованием цинконаполненных лакокрасочных материалов по предписаниям СНиП 2.03.11-85 «Защита металлических и железобетонных конструкций от коррозии».

После изготовления конструкции на заводе производится проверка всех нормативных документов и эксплуатационных характеристик используемых материалов на технологическое соответствие и отсутствие заводских дефектов.
